    tCMG XDN400 FRP GFK Fiberglas Microtunnel Mikrotunnel Pipelay Boring Trenchless Gülle Balance Rock Pipe Jacking Maschine

    Vorteile (Highlights) von XDN400H-L slurry balanced pipe jacking machine

    1. Kleine Größe der Arbeit gut:

    Die Startbrunnengröße ist 3300 mm, und die Empfangsbrunnengröße ist 2600 mm.

    1. Höhere Zuverlässigkeit:

    Hydraulisches Überlaufüberlastschutzsystem, sicherer und zuverlässiger arbeiten;

    Das Hydraulikölrohr ersetzt das Stromkabel und hat eine gute wasserdichte und feuchtigkeitsdichte Leistung.

    1. Höhere Baueffizienz:

    Der Hydraulikmotor hat ein hohes Ausgangsdrehmoment, hohe Geschwindigkeit und schnelle Baugeschwindigkeit;

    Doppelter Pumpenzusammenfluss, die Leerlaufdrehzahl ist so hoch wie 1200mm / min, und die Bauwartezeit ist kurz.

    1. Höhere Sicherheit:

    Inländisch einzigartig 24 V Niederspannungskonsole, sicherer Betrieb;

    Die patentierte Schalenkorrektur-Dichtungsstruktur hat eine gute Dichtwirkung und lange Lebensdauer;

    Die Hauptwelle nimmt mehrere kombinierte Dichtungen an, sicherer und zuverlässiger ist.

    1. Bessere Bedienung:

    Die Fräskopf- und Klinkengeschwindigkeit kann stufenlos eingestellt werden, und die Ausrüstung hat eine bessere Manövrierfähigkeit und starke FormationAnpassungsfähigkeit.

    Technische Daten

    Produktmodell: XDN400H-L slurry balanced pipe jacking machine

    Hersteller: Xuzhou XCMG Stiftung Construction Machinery Co., Ltd

    Xdn400h-l Güllewaage Rohrhebermaschine ist ein Split-Typ-Design, einschließlich des Kopfes, Hauptdachgerät, Hauptdachpumpstation, Bedienkonsole und elektrischer Schaltschrank. Es nimmt viele fortschrittliche Steuerungstechnologien wie SPS-Steuerung, Display-Sichtbetrieb und unsere Firmen-#8217;s proprietäre Technologie. Die wichtigsten Leistungsparameter und Die Steuerungstechnik haben das internationale Fortgeschritteneerreichten erreicht. Hydrauliksystem, Reduzierstück, elektrische Steuerung und andere wichtige Komponenten werden aus in- und ausländischen berühmten Marken ausgewählt, mit zuverlässiger Qualität.

    1、 Technische Einführung

    1.Kopf

    Der Kopf enthält Schneidkopf, Muschel, Stromversorgungsgerät, Schlammzuführ- und Entladevorrichtung, Abweichungskorrektursystem und elektrisches Detektions- und Steuerungssystem. Die Standard-Sekundärzerkleinerungsvorrichtung kann die Bauanforderungen von Kieselschichten erfüllen.

    Parameter specification of XDN400H-L Jack head

    Ausgangsdrehmoment 19kn · M

    Die Ausgangsgeschwindigkeit beträgt 7,2r/min

    Der maximale Korrekturwinkel ist 3 Grad

    Durchmesser des Schlammrohres: • 75mm

    Arbeitsqualität 2.3t

    2.Main Jacking device

    XDN400H-L adopts double oil cylinder jacking, Schiebebügeleisen und Blockspannnut-Design, die mehrstufige Hebe-und kleine Arbeitsgutgröße realisieren kann.

    Hebekraft 1000KN 2

    Jacking-Schlag 1150 mm 2

    Gesamtbreite 1585 mm

    Gesamtlänge 2950 mm

    Die Arbeitsqualität beträgt 3,3t

    3 Main Jacking pumping station

    Die hydraulische Pumpenstation versorgt den Kopfschneiderkopf und die Haupthekäuer, die vorwärts und rückwärts des Fräserkopfes erkennen kann, die Abweichungskorrektur des Kopfes, das Öffnen und Schließen des Schlammventils und die Ausdehnung und Kontraktion des Haupthebeölzylinders. Ausgestattet mit Hydraulikölstrahler, es kann die Anforderungen der Hochgeschwindigkeitskonstruktion in Hochtemperaturbereichen erfüllen, und stellen Sie sicher, dass die Hydrauliköltemperatur in einem angemessenen Bereich gesteuert wird.

    Effektives Volumen des Hydrauliköltanks 600L

    Die Nennleistung des rotierenden Motors beträgt 18,5 kW

    Nennleistung des Hebemotors 7.5 + 18.5kW

    Nennspannung AC380V (dreiphasig, 50 Hz)

    Die Arbeitsqualität beträgt 2,2 t

    4, Konsole

    Nach der Rohrheber-Maschinenbautechnik, Anwendung fortschrittlicher SPS-Steuerungstechnik, die Verwendung von großen Displays, leicht zu beobachten. Es verfügt über einen eingebauten Monitor, die bequem ist, um das Ziel zu beobachten.

    Es kann die Parameter wie Phasenverlusterkennung überwachen und alarmieren, Drucküberwachung, Stromüberwachung und Öltemperatur, um die Sicherheit der Maschine und des Baus wirksam zu schützen,.

    PLC OMRON

    Anzeige OMRON

    Nennspannung DC 24 V

    Arbeitsmasse 200kg

    5Elektrischer Schaltschrank

    Steuernetzteil-bezogene Leistungsschalter, stabile Leistung und zuverlässige Qualität.

    Die Eingangsspannung der gesamten Maschine beträgt AC380V (dreiphasig, 50 Hz)

    Schneidkopf Motorleistung 18.5kw

    Hauptdachmotorleistung 7,5k

    Die Leistung des Schlammzuführungsmotors beträgt 7,5kW

    Schlammentladung Motorleistung 11kw

    Hochdruck-Wasserpumpe 11kw (optional)

    Tauchpumpe 2.2 kW (optional)

    Arbeitsmasse 250kg

    2、 Wichtigsten technischen Parameter

    Projekt Parameter
    Maschinenkopf Nennleistung 19kN.m
    Bewertete Ausgangsgeschwindigkeit 7.2u/min
    Anzahl der Korrekturzylinder 3Festgelegt
    Einzylinderschub 220kN
    Abweichungskorrektur Zylinderhub 18mm
    Maximaler Korrekturwinkel 3 Grad
    Außendurchmesser bei Länge 695 mm bei 2400 mm
    Gewicht 2.3t
    Main Jacking device Schub 1000kN2
    Maximale Antriebsgeschwindigkeit 1200mm/min
    Transportmaße 2950mm-1585mm x 1070 mm
    Gewicht 3.3t
    Gut funktionieren (2m Rohr) Startgutgröße 3300mm
    Empfang gut Größe 2600 mm
    Pumpstation Rotierende Motorleistung 18.5kW
    Leistung des Hauptdachmotors 7.5+18.5kW
    Maximaldruck 31.5MPa
    Abmessungen 1820mm-1600mm x 1770 mm
    Gewicht 2.2T
    Konsole Eingangsspannung DC24V
    Abmessungen 1110mm x 800 mm, 1350 mm
    Gewicht 0.2T
    Elektrischer Schaltschrank Eingangsspannung der gesamten Maschine AC380V (dreiphasig)
    Arbeitshäufigkeit 50Hz
    Abmessungen 1000mm-500mm x 1600mm
    Gewicht 0.25T



    3、 Konfiguration der Hauptkomponenten

    Projekt Hersteller
    Schneidkopf-Reduzierer Xugong-Gruppe
    Schneidkopfmotor Eaton, Usa
    Schneidkopfpumpe Shanghai Hochdruck-Ölpumpenfabrik
    Haupthebevorminipumpe Shanghai Hochdruck-Ölpumpenfabrik
    Werkzeug Jiangzhuang / ruizuan
    Hauptventil Xugong-Gruppe
    Plc Omron, Japan
    Monitor Omron, Japan
    elektrische Maschinen South Anhui
    Zylinder Xugong-Gruppe



    4、 Gesamtbild und Transport

    1.Maschinenkopf

    Kopftransportgröße: • 695mm bei 2400mm

    Kopftransport masse 2.5t

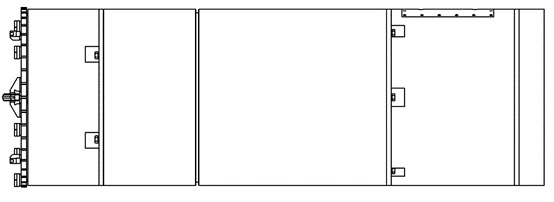

    xdn400 Rock Pipe Jacking Maschine

    xdn400 Gülle Balance Rohrbuchse nerieren Maschine

    xdn400 Gülle Balance Rohrbuchse nerieren Maschine

    2.Main Jacking device

    Transportdimension des Hauptdachgeräts: 2950mm bei 1585 mm bei 1070 mm

    Die Transportqualität der Hauptbuchse beträgt 3,3t

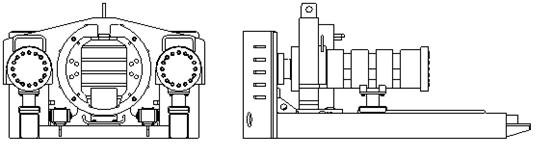

    xdn400 Rock Pipe Jacking Maschine

    xdn400 Rock Pipe Jacking Maschine

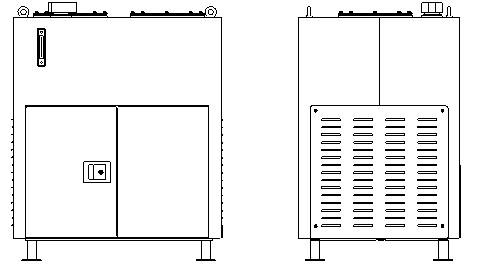

    3.Hauptdachpumpstation

    Transportdimension der Haupt-Top-Pumpstation 1820 mm 1600 mm 1770 mm

    Die Transportqualität der Hauptdachpumpstation beträgt 2,2t

    xdn400 Fiberglas Microtunel Maschine

    xdn400 Fiberglas Microtunel Maschine

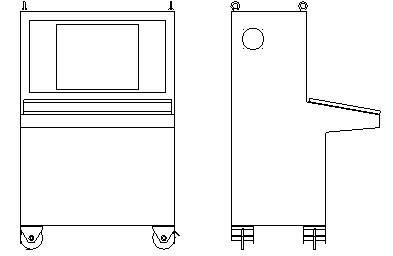

    4.Konsole

    Betrieb und Transportgröße 1110 mm 800 mm 1350 mm

    Das Transportgewicht der Konsole beträgt 200kg

    xdn400 Rohrbohrmaschine

    xdn400 Rohrbohrmaschine

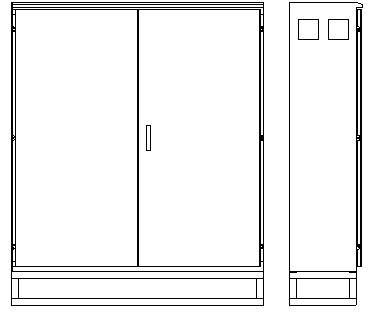

    5.Elektrischer Schaltschrank

    Die Transportabmessung des elektrischen Schaltschranks beträgt 1000 mm bei 500 mm x 1600 mm

    Das Transportgewicht des elektrischen Schaltschranks beträgt 250kg

    xdn400 Gülle Balance Rock Pipe Jacking Maschine

    xdn400 Gülle Balance Rock Pipe Jacking Maschine

    Mehr Fotos

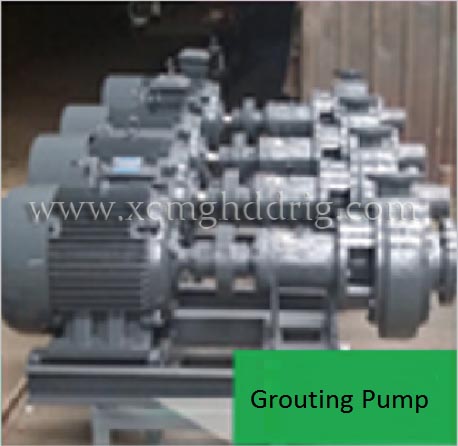

    Pipe Jacking machnie Grouting Pumpe

    Pipe Jacking machnie Grouting Pumpe

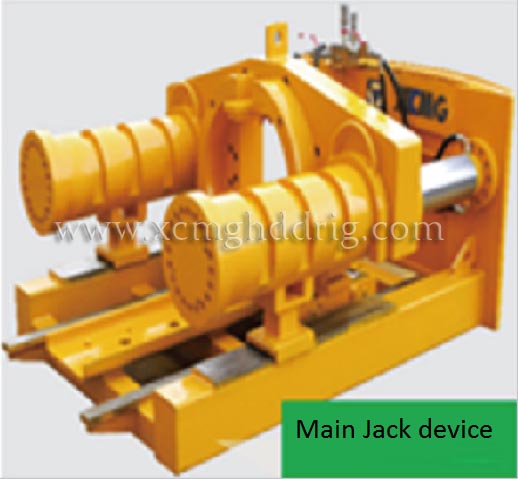

    Rohrhebermaschine Main Jack Gerät

    Rohrhebermaschine Main Jack Gerät

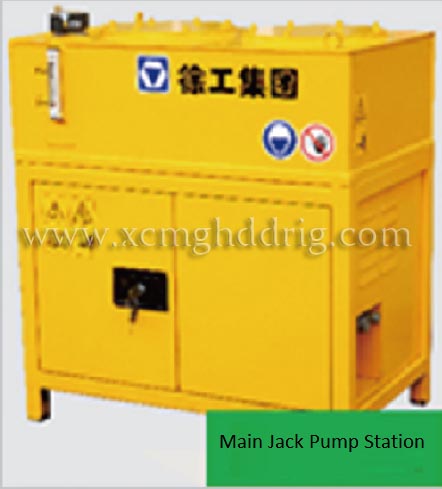

    Haupt-Jack-Pumpstation für Rohrhebermaschine

    Haupt-Jack-Pumpstation für Rohrhebermaschine

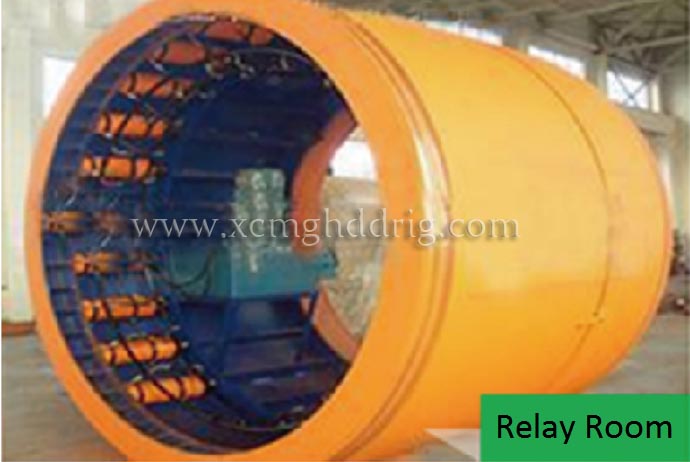

    Relaisraum für Gülle-Ausbader-Rohrhebermaschine

    Relaisraum für Gülle-Ausbader-Rohrhebermaschine

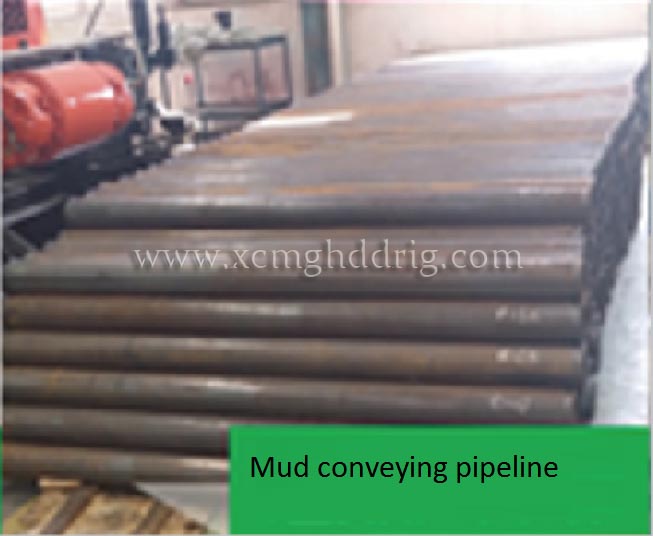

    Schlammförderleitung für Rohrhebermaschine

    Schlammförderleitung für Rohrhebermaschine

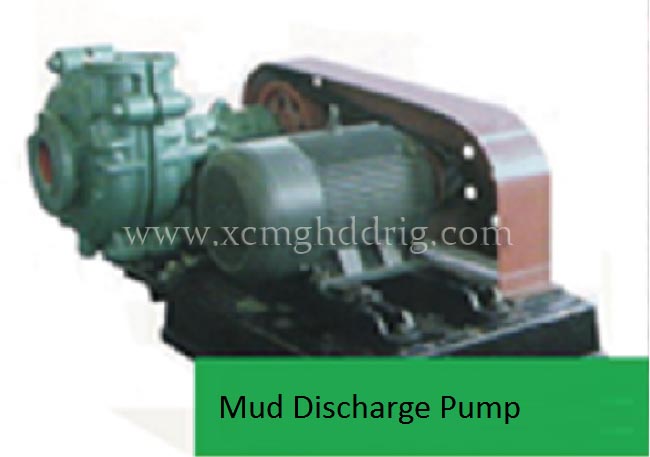

    Schlammentladungspumpe für Rohrhebermaschine

    Schlammentladungspumpe für Rohrhebermaschine

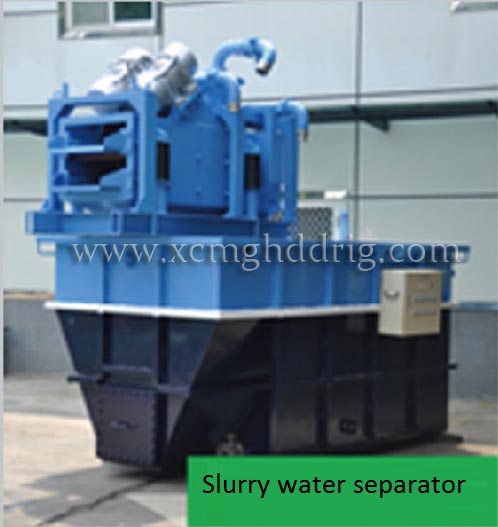

    Güllewasserabscheider für Gülle-Rohrhebermaschine

    Güllewasserabscheider für Gülle-Rohrhebermaschine

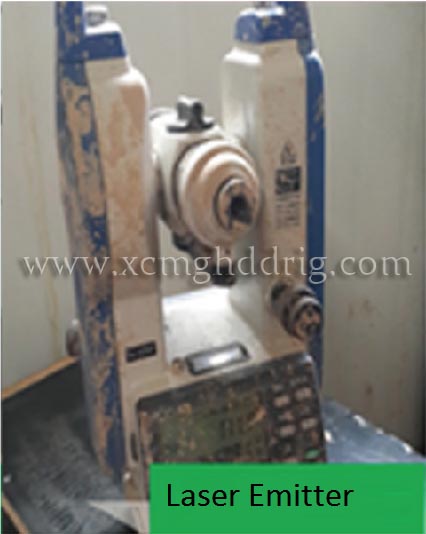

    Laserstrahler für Rohrheber

    Laserstrahler für Rohrheber

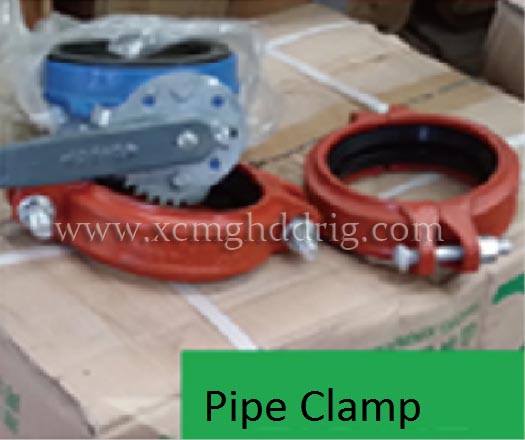

    Rohrklemme für Rohrheber

    Rohrklemme für Rohrheber

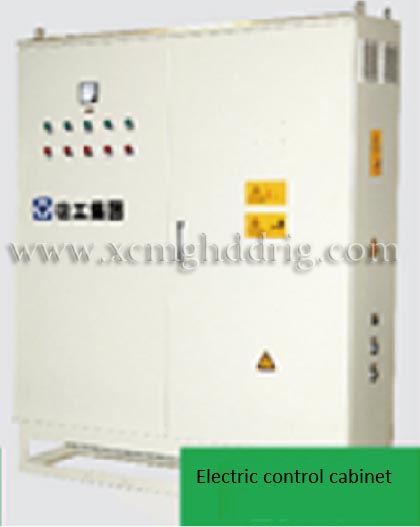

    Elektrischer Schaltschrank für Rohrheber

    Elektrischer Schaltschrank für Rohrheber

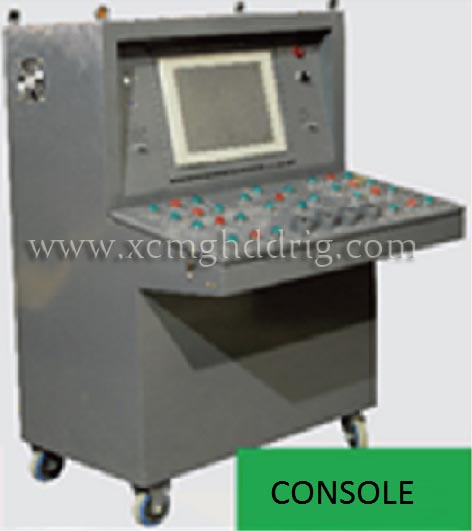

    Konsole für Rohrheber

    Konsole für Rohrheber
