» Horizontale gerichtete Bohrmaschine » XCMG XZ5060 HDD horizontales Richtbohrgerät
  • XCMG XZ5060 HORIZONTALes Richtbohrgerät hdD

    • Beschreibung

    XCMG XZ5060 HORIZONTALes Richtbohrgerät hdD

    XZ5060 Horizontale Richtbohrmaschine Technische Spezifikation

    Produktmodell:XZ5060 Horizontale Richtungsbohrmaschine

    Hersteller:XCMG Foundation Construction Machinery Co.; Ltd.

    XZ5060 HDD-Struktur nimmt Crawl-Chassis, Kontrolle-Haus steht zur Verfügung. Es nutzt den Strom sparenden geschlossenes Hydrauliksystem, mit elektro-hydraulischen Anteil Steuerung ausgerüstet, effiziente erweiterte Last Empfindlichkeit und XCMGs patent technische. Die wichtigsten technischen Spezifikationen erreichen die führende. Die Hauptkomponenten der Hydraulikanlage, Übertragung, elektrische Anlage und Getriebe bestehen aus Welt erstklassige Markenprodukte, gute Leistung, gute Zuverlässigkeit.

    1. Features Einführung der XZ5060 HDD

    1.Numerische Anzeige der Arbeiten-Drehmoment, Push- oder pull-Kraft und so weiter parametrische Arbeitsbedingungen. Elektronischer Sensor hat schnelle Reaktion und Überlastung sofort zeigen. Es erträgt auch Genauigkeit und Verzögerung von der traditionellen hydraulischen Zählerstand. Sie lösen die Angelegenheit an den Operator, um das Drehmoment zu berechnen und zu erzwingen, indem das Gerät Schalter Richtlinie abhängen.



    2.Ausgestattet mit geschlossenem Energiesparkreis, Lasterfassungssteuerung, elektrohydraulische Proportionalsteuerung und andere fortschrittliche Technologie, Verwendung der international bekannten Markenkomponenten, zuverlässige Qualität.



    3.Dual-Motoren werden verwendet. Die Festplatte hat die Bewegung auf den Zustand von jedem Starten des Motors. Multi-Condition-Technologie zur Anpassung der Fahrgeschwindigkeit, kombiniert mit der Multi-Speed-Steuerung der Drehung und Push- oder Pull machen HDD geeignet sein, um die komplexe Geologie. Ein Motor in den Zustand des kleinen Rohrdurchmesser können Sie um den Kraftstoff zu reduzieren verbrauchen. So ist es günstig in Bau.

    4.Bohrrahmen nach Zylinder einstellen, Arbeitswinkeländerung einfacher, Sicher.

    5.Klemme kann auf dem Bohrrahmen reisen. Es hat die Zukunft des großen Drehmoments und des Komforts von Cathead. Die HDD verabschieden das Patent der Drehung Zahn. Es ist leicht zu erreichen, in das Rohr abschneiden. Es ist zuverlässig in der Spann-.

    6.Schiebe, rotierendes System mehrfacher Ausgang, modulares Common-Rail-Kraftstoffsystem und elektronisches Steuermodul, System-Energiesparen, hohe Effizienz des Bauens, Effizienz erhöht mehr.

    7.Die HDD Drehung übernehmen geschlossenen hydraulischen System und es ist Push oder Pull nehmen Last Empfindlichkeit Technologie. Der Hauptteil der hydraulischen und elektrischen und Getriebe bestehen aus Welt erstklassige Markenprodukte, gute Leistung, gute Zuverlässigkeit.

    Ⅱ. Technologie-Einführung

    1. Fahrgestell

    XZ5060 HDD übernimmt Crawl-Chassis. Es kann zu mehr eine Art Boden ausgestattet und verfügt über hohe Zuverlässigkeit. Das Reise-Getriebe produziert weltweit erstklassige Marke machen es möglich für gute Leistung, gute Zuverlässigkeit.

    Abstand zwischen der Achse des Rades 4025 mm

    Breite zwischen zwei Tracks außerhalb 2750 mm

    Spurweite 600 mm

    Länge zwischen zwei tracks 2150 mm

    Anzahl der Gleiswalze 2×9

    Reisegetriebe 2×ZFT60

    Antriebskraft 415kN

    Farbverlauf 30%

    Fahrgeschwindigkeit 1,5 km/h

    Bodendruck 112kPa



    2.Motor

    Netzteil: der leistungsstarke Motor hat die Turbinendrehmoment-Inkrement-Charakteristik von Cummins. Er tritt auf Ersuchen Der Dritten Stufe III Chinas zusammen..

    Motormodell QSZ13-C475

    Nennleistung 2×354kW/(1900u/min)

    Max Drehmoment des Motors 2300 N·m /(12001500r/min)

    Nenndrehzahl des Motors China Stufe III.

    Kraftstoffkapazität 1100L



    1. Hydrauliksystem



    Rotation nimmt das geschlossene Hydrauliksystem. Die Bewegungen der Push- oder Pull nehmen Last Empfindlichkeit Technologie. Weltweit erstklassige Marke Komponenten bieten gute Leistung und hohe Zuverlässigkeit.

    1) Rotationssystem

    Pumpe 4×Sauer H1P100

    Druck 330bar

    Motor 3×Rexroth A6V M200



    2) Push- und Pull-System

    Pumpe 2×Sauer D1P193

    Druck 350bar

    Motor 8×Rexroth A6V M160

    4.Hydrauliköltank

    Kapazität des Fahrgestells Hydrauliköltank 700L

    1. 5.Elektronisches system

    Die HDD übernimmt intelligente und CAN-Bussteuerungstechnologie. Das Messgerät zeigt klar und einfach zu sehen.

    Die Festplatte zeigt die tatsächliche Drehmoment und Push oder Pull zwingen Unmittelbarkeit in der großen und hohen zeigen Größe Monitor automatische.

    PLC-Control-Technologie erkennt die Motordrehzahl, die Temperatur des Kühlwassers, der Druck der Schmierung, die Temperatur des Hydrauliköls, Druck oder Stillstand des Filterelements, die Position des Schlittens etc.. Es kann auch an den Betreiber in einem falschen Zustand alarm.

    Die HDD-Fahrsicherheit bei stufenloser Drehzahlregelung und steuerung über Drahtkabel.

    Die Multi-Drehzahlregelung der Drehung und Push- oder Pull machen HDD geeignet sein, um die komplexe Geologie.

    Spannung der elektronischen DC24V

    Batterie VARTA 6-QW-120B

    Controller Rexroth

    Monitor MURPHY

    Drehgriff P+G

    Geschwindigkeitssensor Rexroth

    Sensorschalter Honeywell

    Routenwechsel Honeywell

    Temperatursensor Danfoss

    Drucksensor Danfoss



    6.Bohrer-frame

    Der Eintrag Engel wird geändert, indem die Verbindung Schweißkonstruktion und Zylinder. Es hat den Vorteil der einfachen und Sicherheit.



    Der Bohrrahmen besteht aus Hochspannungsstahl. Die Rohrstütze wird zum Hinzufügen oder Abnehmen des Rohrs. Es ist einfach zu be- und clip. Es ist bequem für den Bohrrahmenschlitten durch den Zylinder.

    Der Abstand des Bohrrahmenschlittens 2500 mm

    Die Länge des Bohrrahmens 17000 mm

    Einstiegswinkel einstellen durch Bohrrahmen 9 bis 16°

    1. 7.Kutsche

    Push- oder Pull erfolgt durch Zahnstange und Ritzel. Die HDD auch die schwimmende Achse verwenden, um die Rohrgewinde schützen. Die schnelle Geschwindigkeit erfolgt durch die Variable motor. Die Geschwindigkeit des Schlittens und die Kraft der Push- oder Pull können stufenlos ausgeführt werden.

    Schubs-/Zugkraft 5300kN

    Fahrgeschwindigkeit 33m/min

    Drehmoment 160000N·m

    Spindeldrehzahl 80r/min

    Abstand der Spindel bewegt 120mm

    Entfernung des Wagens bewegt 12000mm

    Drehgetriebe 8×Brevini SL4003

    Drehgetriebe 3×Brevini SL4002

    8.Klemme

    Die HDD ist mit der Klemme ausgestattet, so dass das Rohr fest. Die Klemme kann sich vom Ende des Bohrrahmens zu einem anderen Ende des Bohrrahmens bewegen. Und es kann sehr gut tun, um in Cathead Zustand zu arbeiten. Die feste weisen und Rotation klug können zu trennen oder integrieren. Es hat eine gute Sicht der Klemme und ist gut um den Zahn zu ändern.

    Drehmoment der Klemme 320000N·m

    Drehwinkel 20°

    Abstand der Klemmentrennung 300mm

    9.kontrollraum (optional)

    Unabhängiger Kontrollraum, mit Klimaanlage kann heben und gehen durch Zylinder. Es ist auch mit Licht ausgestattet., Scheibenwischer, Sonnenschutz Vorhang, Dämpfung, Sitz und Anzug für den Betrieb. Alle diese erhöhen komfortabel während des Betriebs der HDD.

    Import Spannung AC 220V

    Länge der Kontrollraum 2991/5982mm

    Breite der Kontrollraum 2438mm

    Höhe der Leitwarte 2591mm

    10.Lader Kran(optional)

    Die HDD ist xCMGs 5t Loader Crane montiert. Es wurde von hand kontrolliert und es betreiben vey Komfort.

    Gewicht des Aufzugs 5t

    11.Rohr und tools (optional)

    Benzin-Rohr und No-Dig Rohr ist verfügbar. Wasserflügel-Backreamer, Expander backreamer, kompakte geriffelten Backreamer oder andere spezielle Werkzeuge steht zur Verfügung. Der Durchmesser ist 400mm bis 2000mm, Die maximale Entfernung, die bewältigen kann, ist 2000m. Der Kunde sollte bestimmen, welche Werkzeuge, Gelenk, schwenkbare verwendet werden abhängig von der Geologie am Einsatzort.

    Durchmesser des Rohres 140 /168mm

    Länge des Rohres 9600mm

    Leitungsfuge 5-1/2FH(Φ140)/6-5/8FH(φ168)

    Hinweis. Die Kraft und Drehmoment auf das Rohr nicht auf max gleichzeitig erreichen. Bitte an die Regeln des Rohres. Dies kann den Thread Zement des Rohres vermeiden..

    III. Wichtigsten technischen Parameter

    Artikel Einheit Parameter


    Motor

    Hersteller   Cummins
    Typ   QSZ13-C475
    Nennleistung kW/(u/min) 2Nr. 354/1900
    Schub-Pull Max. Schub-Zugkraft kN 5300
    Max Schub-Zug-Geschwindigkeit m/min 33
    Rotation Drehmoment N·m 160000
    Max. Spindeldrehzahl u/min 80
    Rohr Durchmesser - Länge mm Φ140/Φ168×9600
    Max. Neigungswinkel ° 16
    Lader Kran Gewicht heben t 5
    Maximale Ladefähigkeit t•m 12.5
    Reisen, fahren Typ   Stahl-Crawel selbstfahrend
    Fahrgeschwindigkeit km/h 1.5
    Gradierbarkeit % 30
    Mainframe-Dimension mm 200003400€3770
    Einsatzgewicht t 59
    Umschlagraum(Option) mm 29912438 x 2591/5982, 2438, 2591



    IV. Kern-Teile-Tochter

    Name Hersteller
    Motor Cummins
    Pumpe Sauer
    Hauptventil Sauer
    Drücken Sie Motor Rexroth
    Push-Druckminderer Brevini
    Drehmotor Rexroth
    Rotary-Druckminderer Brevini
    Griff P+G
    Controller Rexroth
    Hydraulikzylinder XCMG
    Lader Kran XCMG
    Hydraulische Schläuche XCMG

    V.die Maschine aussehen und Transport

    Name Hersteller
    Motor Cummins
    Pumpe Sauer
    Hauptventil Sauer
    Drücken Sie Motor Rexroth
    Push-Druckminderer Brevini
    Drehmotor Rexroth
    Rotary-Druckminderer Brevini
    Griff P+G
    Controller Rexroth
    Hydraulikzylinder XCMG
    Lader Kran XCMG
    Hydraulische Schläuche XCMG

    V.die Maschine aussehen und Transport

    XZ5060 horizontales Richtbohren

    XZ5060 horizontales Richtbohren

    Dimension des oberen Teils des LKW(L × B × H): 185002622×2530 ×

    Gewicht 33t

    XCMG xz5060 horizontales Richtbohrgerät

    XCMG xz5060 horizontales Richtbohrgerät

    Dimension des oberen Teils des LKW(L × B × H): 12000×3150×2560

    Gewicht 26t

    Fotos

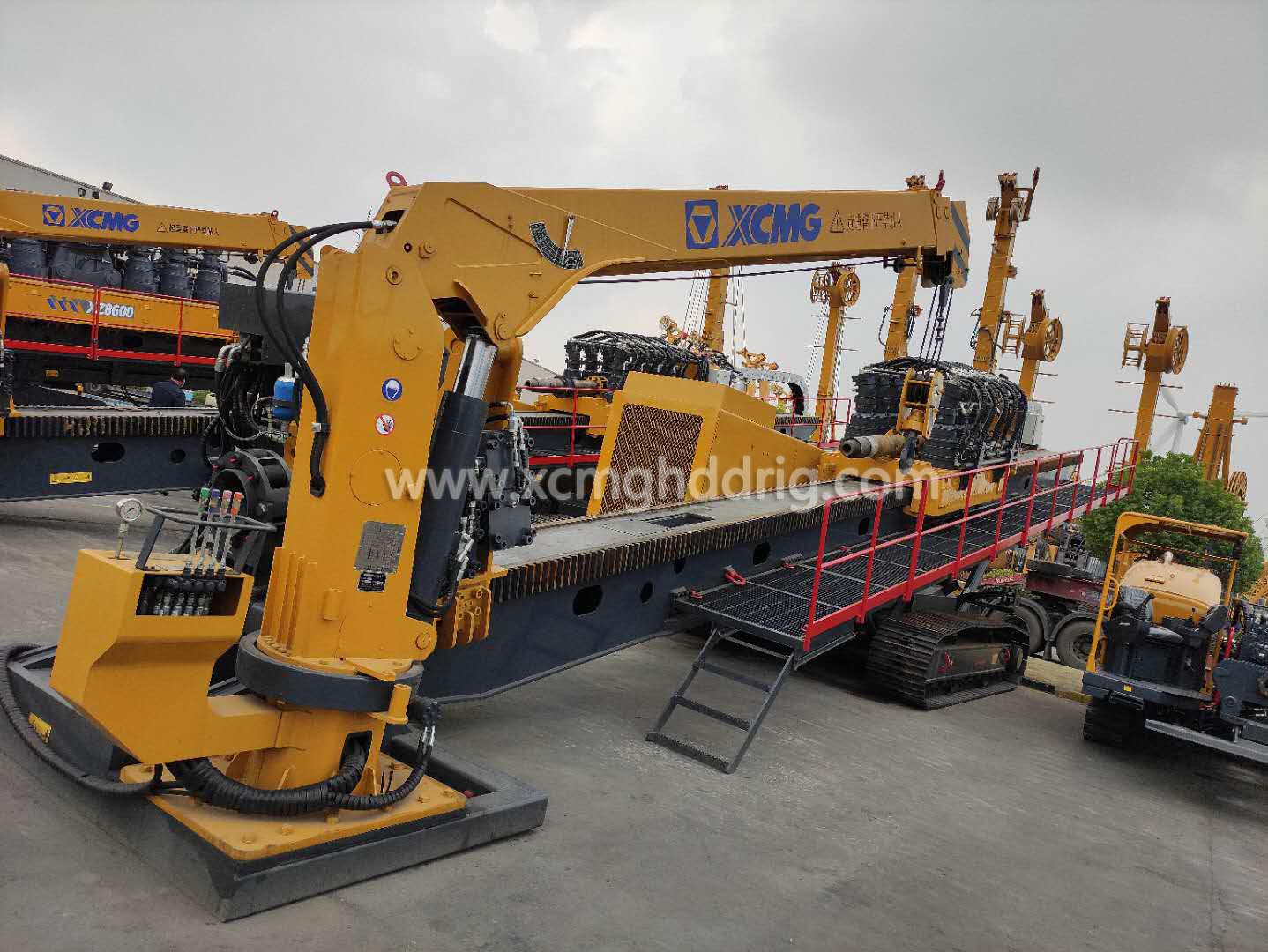

    xcmg xz5060 Bohrgerät

    xcmg xz5060 Bohrgerät

    xcmg xz5060 Richtbohranlage

    xcmg xz5060 Richtbohranlage

    xcmg xz5060

    xcmg xz5060
