XCMG XZ520E HDD horizontale Direktbohrmaschine

  • Beschreibung

XZ520E XCMG horizontale Richtbohrmaschine

XZ520E Horizontal Directional Drilling(HDD)

Technische Spezifikation

XZ520E HDD Technical Specification

Modell: XZ520E Horizontale gerichtete Bohrmaschine(HDD)

Hersteller:XCMG Stiftung Construction Machinery Group Co.; Ltd.

XZ520E XCMG horizontale Richtbohrmaschine ist ein integriertes voll selbstladendes Design, die eine Reihe fortschrittlicher Steuerungstechnologien wie einen geschlossenen Energiesparkreislauf verwendet, hydraulische Vorsteuerung, load sensitive control and XCMG’s proprietary technology. Its main performance parameters and control technology have reached the China leading level. Die Hydraulikanlage, Übertragungssystem, Reduzierstück, electrical control system and other main components are China and abroad good brand products with reliable quality.

I.Features Einführung

1.Fully electronic controlled, digital display system, direct display of main construction parameters such as rotating torque and push-pull force, which overcomes the disadvantage of conversion of pressure gauge used by traditional hdd drilling rig, and the operation is simple.

2.Multi working condition mode selection: select the corresponding operation mode for different geological conditions, with wide equipment adaptability and high work efficiency.

3.The torque of loading rods on the power head is equipped with overloading protection system and adopts electronic sensing, which has the advantages of rapid response, sensitivity and high reliability; Stepless adjustment of rotating torque to adapt to complex working conditions; The stepless adjustment of rotating torque adapts to complex working conditions. The floating main shaft of the power head reliably protects the drill pipe thread and improves the service life of the drill pipe.

4.The intelligent control system includes automatic idle speed, one key operation, integrated operation, cruise function, power head position judgment, automatic deceleration of front and rear positions of power head, impact reduction, automatic swing and guidance control system (optional function)

5.The mud flow can be adjusted steplessly in multiple stages, and the mudflow can be started and stopped automatically to save mud and reduce pollution

6.Equipped with rotating cab, wide vision of the whole machine, dual electronic control handle mode and wire controlled proportional walking system.The operation is comfortable, effiziente und sichere.

7.Optional more power head to double the pull back force of the power head to meet the special needs of customers

Ⅱ. Technologie-Einführung

 1.Fahrgestell

XZ520E XCMG horizontal directioinal drilling machine employs classical H-shape bridge structure, steel tracks, perfect site

adaptability, and great stability.

Streckenlänge 3125 mm

Track outer edge distance 2250 mm

Spurbreite 400 mm

Lauffläche 2545 mm

Gradierbarkeit 30%

Walking speed 3.6km/h

Grounding pressure 63kPa

2.Motor-system

Dongfeng Cummins turbocharged engine ensures strong power and meets China III emission standard.

Engine Model QSC8.3-C260

Rated Power 194kW

Max. Engine Torque 1135 N·m/(1350u/min)

Rated Rotation Speed 2200 u/min

Emission Standard China III

Kraftstofftankvolumen 325L

3.Hydrauliksystem

Closed energy-saving circuit is adopted for rotation, and open system is adopted for other functions. The hydraulic adopts many advanced control technologies such as load sensitive control and electro-hydraulic proportional control, with imported components and reliable quality.

Fuel tank volume 3525L

4.Elektronisches system

Electronic system has startup button, Sicherungskasten, electric master switch.

According to the construction technology of horizontal directional drilling, einfache elektrische Rohrleitung wird verwendet. Optimize the display position of each instrument for easy observation. Walking by wire controlling can realize stepless speed regulation and convenient operation. Motordrehzahl, Wassertemperatur, Öldruck, hydraulic oil level and temperature, Rücklaufölfiltration, power head limit and other parameters are monitored and alarmed and effectively protect the safety of the machine.

Electrical system DC24V

5.Drilling frame

Hochfester Bohrrahmen, suitable for 4.5m drill pipe; Wippzylinder und Winkelzylinder werden zusammen eingestellt. Stellen Sie sicher, dass die Raupe während der Konstruktion nicht den Boden verlässt, und die Konstruktion ist stabiler und zuverlässiger

Drilling frame adjustable angle 12.5~20°

6.Kutsche

The XZ520E XCMG horizontal directioinal drilling machine completes the push-pull action through the gear rack; Power head spindle floating device effectively protects drill rods threads; Variable speed motor realizes high-speed push-pull; The push-pull force increasing device is selected to double the pull back force and reduce the construction risk;

Max. thrusting /pulling force 520/1000kN

Max. Thrusting /pulling speed 52m/min

Max. Rotation torque 30000N·m

Max. Rotation speed 155r/min

Max. Walking distance of carriage 5600mm

7.Klemme

Shackle vise equipped.

Drehmoment der Klemme 66234N m

Rear vice rotation angle 25°

8.Mud Pump system

Ausgestattet mit einer Schlammpumpe mit großem Durchfluss, um starken und großen Schlamm für den Bau bereitzustellen und eine reibungslose Konstruktion zu gewährleisten

Max. Mud pump flow 600/800L/min

Max. Schlammpumpe Druck 10Mpa

9 Rotating cab

XZ520E XCMG horizontal directioinal drilling machine Equipped with cold and warm air conditioning and internal lighting, the operation comfort of the drilling rig is greatly improved. Die Konsole mit verschiedenen Instrumenten und Bediengriffen ist sehr gut für den Betrieb geeignet.

Klimaanlage Kühlung 4600W

Air conditioner heating 5000W when the engine cooling fluid is more than 85

10.Montierter Kran

Manual manipulation 2t crane.

Max. Lifting weight 2t

11.Rotary semi-automatic gripper

Xz520e is equipped with rotary semi-automatic auxiliary drill rods loading and unloading device, which realizes auxiliary loading and unloading of drill pipe through rotary mechanism

12.Bohrstangen und Bohrgeräte

XZ520E XCMG horizontal directioinal drilling machine Accessories Configuration:

Name Typ Form Spezifikation Hinweis
Bohrgestänge Welded S135,NC38 102mm×4.5m XCMG
95mm×4.5m
Main machine Zurück Reachter Extrusion 450mm
600mm
750mm
900mm
1050mm
1200mm
Tunnel 450mm
600mm
750mm
900mm
1050mm
1200mm
1300mm
Zubehör Pilot Guide bit 102 XCMG
Führungsplatte 102
Männlicher Puller 102
Weibliche Abzieherin 102
Verteilergetriebe 100T
Verbinden 102
Schlammsystem Schlammmischsystem 5m3
Guide instrument Navigator E XCMG
Instrument Detektor 8100 Radiodetektion

III.Wichtigste technische Parameter

Artikel Parameter
Motor Herstellen Dongfeng Cummins
  Modell QSC8.3-C260
China III Bewertete Leistung 194 kW/ 2200 u/min
Schub/Zug Typ Gear Rack
Max. Schub-Zugkraft 530/1000kN
Max Schub-Zug-Geschwindigkeit 52 m/min
Rotation Drehmoment 30000 N·m
Max. Spindeldrehzahl 155u/min
Stäbe Durchmesser × Länge Φ102/Φ95mm×4.5m
Schlammpumpe Max. Durchflussrate 600 /800L/min
Maximaler Druck 10 MPA
Gewicht 16000kg



IV.Konfiguration des Hauptteils

Name Hersteller
Motor Dongfeng Cummins
Rotierende Pumpe Danfoss
Schub-/Zugpumpe Danfoss
Hilfspumpe Permco
Schub-/Zugventil XCMG
Schlitten Rotationsmotor Liyuan
Schub-/Zugmotor des Schlittens Liyuan
Schlitten-Geschwindigkeitsreduzierer XCMG
Kran XCMG

V.Gesamtabmessung und Transport

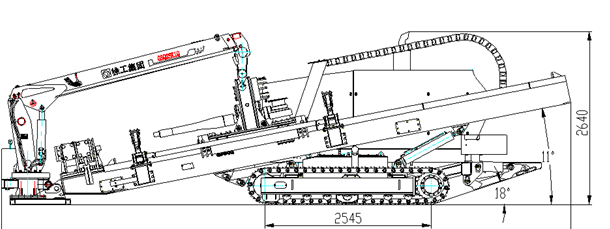

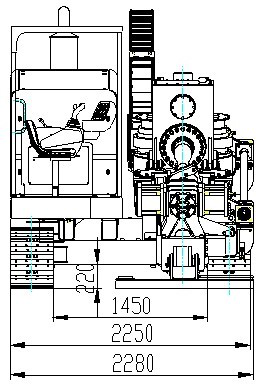

XZ520E XCMG horizontal directioinal drilling machine Overall dimension as following:

xcmg xz520e Hdd-Maschine

xcmg xz520e Hdd-Maschine

xcmg xz520e Hdd-Maschine

xcmg xz520e Hdd-Maschine

Artikel Einheit Parameter
Gesamtlänge(A) mm 9000
Gesamtbreite (B) mm 2280
Overall height (C) mm 2640
Spurbreite (E) mm 2250

VI.Dokumente

XZ520E XCMG horizontal directioinal drilling machine includes following documents when delivery.

Produktzertifikat

Bedienungsanleitung

Betriebs- und Wartungshandbuch des Motors

Qualitätssicherungshandbuch des Motors

Bedienungs- und Wartungshandbuch der Lader Kran

Schlamm-Pumpe-Bedienungsanleitung

Verpackung-Liste (einschließlich der Verschleiß- und Ersatzteillager, Fahrzeugbestand Werkzeuge, Versand-Liste mit Gegenständen)
