    XCMG XZ720E Festplatte horizontales Richtbohren Rig Technische Spezifikationen
    Modell: XZ720E Horizontale gerichtete Bohrmaschine(HDD)
    Hersteller:XCMG Stiftung Construction Machinery Group Co.; Ltd.
    XCMG XZ720E Festplatte horizontales Richtbohrgerät ist ein integriertes, vollständig in sich geschlossenes Design, die eine Reihe fortschrittlicher Steuerungstechnologien wie einen geschlossenen Energiesparkreislauf verwendet, hydraulische Vorsteuersteuerung und lastempfindliche Steuerung, sowie die firmeneigene Technologie #8217. Die wichtigsten Leistungsparameter und die Steuerungstechnik haben die inländische Führungsebene erreicht. Die Hauptkomponenten der Hydraulikanlage, Übertragungssystem, Reduzierer und elektrisches Steuerungssystem sind in- und ausländische Markenprodukte mit zuverlässiger Qualität.

    I.Features Einführung

    1.Es verwendet viele fortschrittliche Steuerungstechnologien, wie z.B. geschlossener Energiesparkreislauf, feinfühlige Steuerung laden, Elektro-hydraulische Proportionalsteuerung, importierte Komponenten und zuverlässige Qualität;
    2.Das Schieben & Ziehen des Zahnstangengetriebes sorgt für die Stabilität des Kraftkopfes und die Zuverlässigkeit des Getriebes. Das Schwimmen des Kraftkopfes kann das Bohrrohrgewinde stark schützen und die Lebensdauer des Bohrrohrs verbessern;
    3.Das High-Speed- und Low-Speed-Push-Pull-Rotationssystem und der Kolben-Variable-Motor realisieren den High-Speed- und Low-Speed-Push-Pull des Power-Head, die Anpassungsfähigkeit an die Arbeitsbedingungen der Bohranlage zu erhöhen und die Baueffizienz der Bohranlage zu verbessern;
    4.Das Push$Pulling und die Rotation nehmen die mehrstufige Ausgangstechnologie an, und der Motor verwendet Hochdruck-Common-Rail- und vollelektronische Steuermodultechnologie, so ist das System energiesparend und effizient gebaut;
    5.Die gesamte Maschine hat ein weites Sichtfeld, Einzelnen / Doppelgriffmodus und drahtgesteuertes proportionales Gehsystem, mit komfortablem, effizienter und sicherer Betrieb;
    6.Es kann mit einer halbautomatischen Bohrrohrbe- und -entladevorrichtung ausgestattet werden, die die Baueffizienz erheblich verbessern und die Arbeitsintensität reduzieren kann;

    Ⅱ. Technologie-Einführung

    1.Fahrgestell

    XCMG XZ720E Festplatte nimmt klassische H-Träger-Struktur und Stahl-Crawler, mit starker Standortadapterfähigkeit und hoher Zuverlässigkeit

    Streckenlänge 3125 mm
    Äußere Entfernung verfolgen 2250 mm
    Spurbreite 400 mm
    Lauffläche 2545 mm
    Gradierbarkeit 30%
    Gehgeschwindigkeit 4km/h
    Erdungsdruck 63kPa

    2.Motor-system

    Shangchai-Turbomotor hat eine starke Leistung und seine Emission entspricht der dreistufigen Emissionsnorm chinas und #8217;
    Motormodell SC9DF300G3
    Nennleistung 221kW
    Max. Drehmoment des Motors 1300 N.m (1300-1600R / min) Nenndrehzahl 2200 u/min
    Abgasnorm China III
    Kraftstofftankvolumen 325L

    3.Hydrauliksystem

    Seine Rotation nimmt einen geschlossenen Energiesparkreislauf an. Andere Funktionen übernehmen ein offenes System, feinfühlige Steuerung laden, elektrohydraulische Proportionalsteuerung und andere fortschrittliche Steuerungstechnologien. Importierte Komponenten, zuverlässige Qualität.
    Kraftstofftankvolumen 350L

    4.Elektrische Anlage

    Der elektrische Teil ist mit einem elektrischen Startknopf ausgestattet, Sicherungskasten und Hauptnetzschalter.
    Für die Bautechnik des grabenlosen Engineerings, einfache elektrische Rohrleitung wird verwendet. Die Anzeigeposition jedes Instruments ist optimiert und leicht zu beobachten. Drahtfernbedienung Walking kann stufenlose Geschwindigkeitsregelung und bequeme Bedienung realisieren. Motordrehzahl, Wassertemperatur, Öldruck, Hydraulikölstandstemperatur, Rücklaufölfiltration, Leistungskopfgrenze und andere Parameter werden überwacht und alarmiert, um die Sicherheit der Maschine effektiv zu schützen.
    Elektrische Anlage DC24V

    5.Bohrrahmen

    Hochfester Bohrrahmen, geeignet für 4.5m Bohrstangen; Wippzylinder und Winkelzylinder werden zusammen eingestellt. Stellen Sie sicher, dass die Raupe während der Konstruktion nicht den Boden verlässt, und die Konstruktion ist stabiler und zuverlässiger
    Bohrrahmen einstellbarer Winkel 12 ° ~ 20 °

    6.Elektroteppichbürste

    Der Bohrer vervollständigt die Push-Pull-Aktion durch das Zahnstangengetriebe; Schwimmvorrichtung der Servokopfspindel schützt effektiv Bohrrohrgewinde; Verstellmotor realisiert Hochgeschwindigkeits-Push-Pull.
    Max. Schub-/Zugkraft 750kN
    Max. Schub-/Zuggeschwindigkeit 42m/min
    Max. Drehmoment 33000N·m
    Max. Drehzahl 120R/min
    Max. Zu Fuß erreichbare Kutsche 5600m

    7.Klemme

    Das Bohrgerät ist mit einem leistungsstarken Schäkelschraubstock ausgestattet.
    Drehmoment der Klemme 66234N m
    Hinterer Schraubstock Drehwinkel 25°

    8.Schlammpumpe

    Ausgestattet mit einer Schlammpumpe mit großem Durchfluss, um starken und großen Schlamm für den Bau bereitzustellen und eine reibungslose Konstruktion zu gewährleisten
    Max. Schlammpumpenstrom 600 L/min/800L/min Max. Schlammpumpe Druck 10Mpa

    9.Konsole und Kabine

    Ausgestattet mit verstellbaren Sitzen, kalte und warme Klimaanlage, den Bedienkomfort der Bohranlage erheblich verbessern, und die Innenbeleuchtung. Die Konsole mit verschiedenen Instrumenten und Bediengriffen ist sehr gut für den Betrieb geeignet.
    Fahrerhausbreite 1050mm
    Klimaanlage Kühlung 4600W
    Klimaanlage Heizung 5000W(wenn die Motorkühlflüssigkeit mehr als 85 °C beträgt)

    10.Montierter Kran

    .Manuelle Manipulation 2t/3.2t Kran.
    .Max. Gewichtheben 2t/3.2t

    11. Bohrstangen Lader

    halbautomatischer Rohrlader:
    XZ720E Festplatte verfügt über den halbautomatischen Rohrlader, verwendete rotierende Struktur zur Handhabung der Bohrer-Halbautomatisierung.

    12.Bohrstangen und Bohrgeräte

    XCMG XZ720E Festplatte horizontales Richtbohren Rig Zubehör Konfiguration:

    Name Typ Form Spezifikation I Hinweis
    Bohrstangen Integriert/Schweißen ¢89mm×4,5m NC31
    Zubehör Bohren Zurück Reachter ausdehnend ¢400mm XCMG
    ¢500mm
    ¢600mm
    ¢700mm
    ¢800mm
    ¢900mm
    ¢1000mm
    ¢1100mm
    ¢1200mm
    Geriffelter ¢400mm
    ¢500mm
    ¢600mm
    ¢700mm
    ¢800mm
    ¢900mm
    ¢1000mm
    ¢1100mm
    ¢1200mm
    Zubehör Pilot Guide bit 89
    Führungsplatte 89
    Männlicher Puller 89
    Weibliche Abzieherin 89
    Verteilergetriebe 80t
    Kurze Verbindung 89
    Name Typ Form Spezifikation ii Hinweis
    Bohrstangen (S135)geschweißt ¢102mm×4,5 m NC38
    Bohrgeräte Zurück Reachter ausdehnend ¢450mm XCMG
    ¢600mm
    ¢750mm
    ¢900mm
    ¢1050mm
    ¢1200mm
    Geriffelter ¢450mm
    ¢600mm
    ¢750mm
    ¢900mm
    ¢1050mm
    ¢1200mm
    ¢1300mm
    Zubehör Pilot Guide bit 102
    Führungsplatte 102
    männlicher Puller 102
    Weibliche Abzieherin 102
    Verteilergetriebe 80T
    Verbinden 102
    Schlammsystem Schlammmischsystem 5m3
    Instrument Guide nstrument Navigator E XCMG
    Detektor 8100 Funkerkennung

    Ⅲ. Wichtigste technische Parameter

    Artikel Parameter
    Motor Herstellen SDEC Shangchai
    China III Modell SC9DF300G3
    Bewertete Leistung 221 kW/ 2200 u/min
    Schub/Zug Typ Zahnstangengetriebe
    Max. Schub-Zugkraft 750 kN
    Max Schub-Zug-Geschwindigkeit 42 m/min
    Rotation Drehmoment 33000 N·m
    Max. Spindeldrehzahl 120 u/min
    Stäbe Durchmesser - Länge Φ89/Φ102 mm×4,5 m
    Schlammpumpe Max. Durchflussrate 600 L/min/800 L/min
    Maximaler Druck 10 MPA
    Gewicht 14800kg

    IV.Konfiguration des Hauptteils

    Name Hersteller
    Motor Shangchai SDEC
    Rotierende Pumpe Linde Hydraulik
    Schub-/Zugpumpe Liyuan
    Hilfspumpe Permco
    Schub-/Zugventil XCMG
    Schlitten Rotationsmotor Liyuan
    Schub-/Zugmotor des Schlittens Liyuan
    Schlitten-Geschwindigkeitsreduzierer XCMG
    Kran XCMG

    V.Gesamtabmessung und Transport

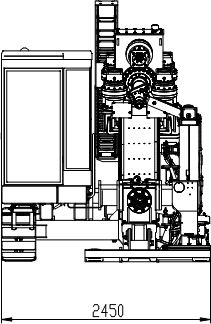

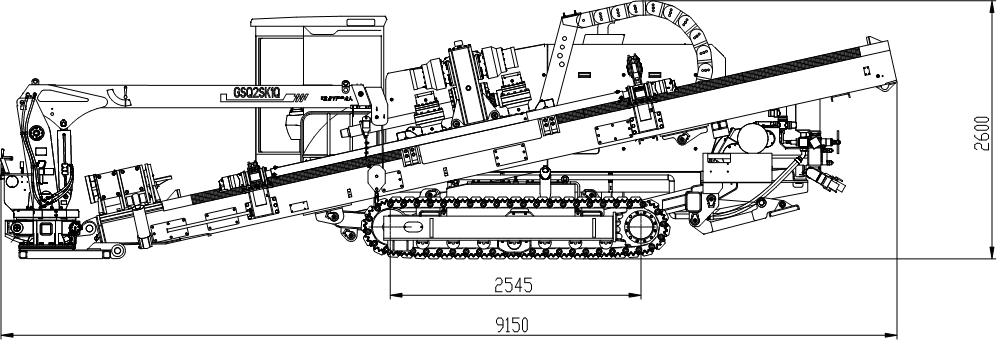

    XCMG XZ720E Festplatte horizontales Richtbohren rigE Gesamtabmessung wie folgt:

    Spezifikation des Bohrgeräts xz720e

    Spezifikation des Bohrgeräts xz720e

    VI.Dokumente

    XZ720E Festplatte enthält folgende Dokumente bei der Lieferung.
    Produktzertifikat
    Bedienungsanleitung
    Betriebs- und Wartungshandbuch des Motors
    Qualitätssicherungshandbuch des Motors
    Bedienungs- und Wartungshandbuch der Lader Kran
    Schlamm-Pumpe-Bedienungsanleitung
    Verpackung-Liste (einschließlich der Verschleiß- und Ersatzteillager, Fahrzeugbestand Werkzeuge, Versand-Liste mit Gegenständen)

    Vii. Angebaute Ausrüstung

    Artikel Optional XZ720E Optional
    Schlammsystem 600L Schlammpumpe ja /
    800L Schlammpumpe ja Option
    Rohr-Loader Halbautomatischer Pipeloader / Option
    Kranich 2t ja /
    3.2t / Option

    VIII. Mehr Fotos

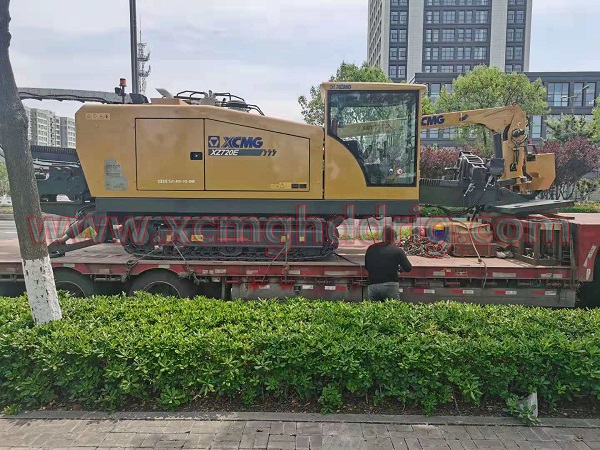

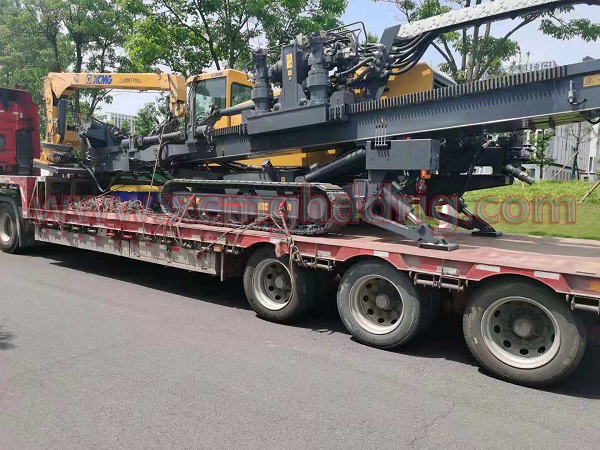

    xcmg hdd rig Lieferant

    xcmg hdd rig Lieferant

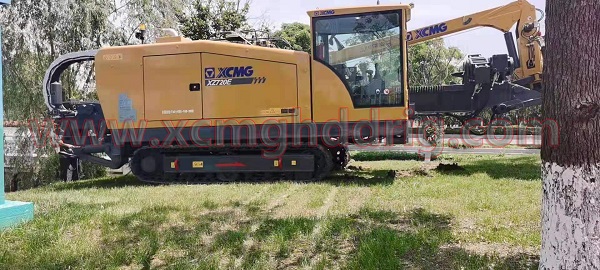

    xcmg hdd rig Preis

    xcmg hdd rig Preis

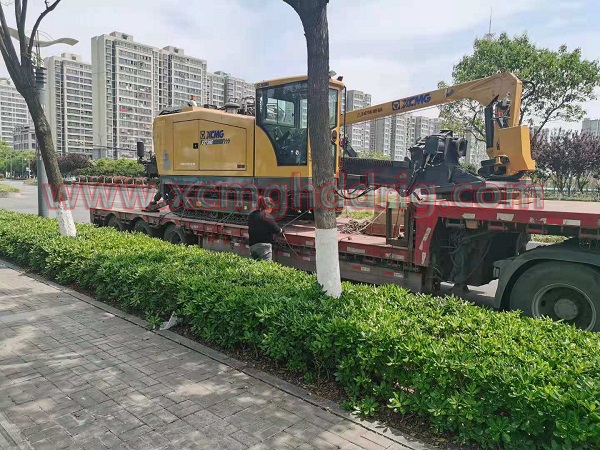

    xcmg xz720e Lieferant
