XCMG XZ420E HDD taladro direccional horizontal Especificación técnica
Modelo del producto:Taladro direccional horizontal XZ420E(DISCO DURO)
Fabricante:XCMG Fundación construcción Maquinaria Group Co.; Ltd.
El equipo de perforación direccional horizontal de la serie HDD Xz420e es un nuevo taladro que integra tecnología avanzada, experiencia de usuario y eficiencia de construcción. Presta más atención a las necesidades de construcción, hábitos de operación y ahorro de energía del sistema. Es adecuado para modelos de pequeño tonelaje para la construcción de tuberías urbanas, como la energía, comunicación y TV por cable.
1.The joystick controlling pilot system provides comfortable operation performance and flexible adjustment performance for the whole machine, y selecciona componentes hidráulicos de primera clase de la marca para garantizar el funcionamiento fiable del sistema hidráulico de toda la máquina;
2.El empuje del estante y el piñón&el sistema de tracción garantiza la estabilidad del cabezal de potencia y la fiabilidad de la transmisión. El cabezal de potencia patentado patentado de XCMG’ y la tecnología de doble flotación vice pueden proteger en gran medida la rosca de la tubería de perforación y mejorar la vida útil de la tubería de perforación al 30%;
3.Sistemas de deslizamiento de alta velocidad, motor del pistón para lograr corredera alta y baja velocidad de transporte, aumento de la capacidad de adaptar la máquina de las condiciones de trabajo, promover la eficiencia de la construcción.
4.Toda la máquina adopta tecnología de protección, como caminar con cable proporcional, interruptor del asiento, enclavamiento lógico, protección contra descargas eléctricas y , poco tiempo Plus 20% de la fuerza, cumplir con los requisitos de certificación de seguridad CE.
5.Deslizante, sistema rotativo de salida múltiple, sistema modular de combustible common rail y módulo de control electrónico, ahorro de energía del sistema, alta eficiencia de la construcción, eficiencia aumentada por 15%.
6.Apoyar las diversas necesidades de los clientes, la máquina se puede aumentar con la cabina, acondicionador de aire, arranque en frío, anticongelante de barro, barra de carga automática, protección contra descargas eléctricas de aceite de rosca automática daub, etc., reducir la fuerza de trabajo, mejorar la eficiencia de la construcción.
Elegir motor Dongfeng Cummins, fuerte de la energía, emisiones cumplen con el estándar de emisiones china III.
Tipo de motor QSC8.3-C240
Rated Power 179kW
Velocidad nominal 2200 r/min
Esfuerzo de torsión máximo 1040 N·m /(1350r/min)
Emission Standard ChinaIII
Selección Dongfeng Cummins turbo cargado motor, fuerte de la energía, las emisiones cumplen con la norma de emisiones China II.
Tipo de motor 6CTAA8.3-C240
Rated Power 179kW
Velocidad nominal 2200 r/min
Esfuerzo de torsión máximo 1040 N·m (/ 1400r/min)
Emission Standards ChinaII
La plataforma de perforación completada con una acción deslizante de bastidor y piñón, dispositivo de carro flotante puede proteger eficazmente el hilo de perforación, motor de velocidad variable para lograr el desplazamiento, la vida útil de la tubería de perforación 30% aumentar; motor del pistón para lograr corredera alta y baja velocidad de transporte, aumento de la capacidad de adaptar la máquina de las condiciones de trabajo, promover la eficiencia de la construcción.
Travelling speed 42m/min
Esfuerzo de torsión del huso (máximo)18500N·m
Usando un control piloto hidráulico, componentes hidráulicos son marca de fábrica de primera clase doméstica.
Partes más importantes del sistema hidráulico están hechas de productos nacionales y extranjeros, buen funcionamiento de la, buena confiabilidad. Tres bombas coordinaron la acción para completar el trabajo, una asignación razonable de potencia del motor.
.XZ420E utiliza la estructura clásica del haz H, pista de goma de alta calidad, adaptabilidad de sitio, alta fiabilidad, estructura de la pierna del breaststroke, apoyo del cilindro grande, buena estabilidad, Dispositivo de viaje Eaton, funcionamiento estable, velocidad de marcha puede alcanzar 2,6 km /h.
.Distancia exterior de la pista 2240 mm
.Ancho de la pista de caucho 400 mm
.Banda de rodadura 2140mm
.Supporting wheels quantity 2×6 个
Clasificabilidad 30%
Walking speed 2.6km/h
Ground pressure 63kPa
.450Bomba de fango de L con un gran flujo de, puede cubrir la mayor parte de las necesidades de construcción, asegúrese de que la máquina pueda funcionar en condiciones de roca, construcción de invierno puede incrementarse con los sistemas de anticongelante con barro y lodo el sistema para el mantenimiento de toda rutina de limpieza.
.Mud maximum flow 450L/min
.Presión máxima 80bar de barro
Se puede aumentar con la cabina, acondicionador de aire, reducir intensidad de trabajo, mejorar la eficiencia del operador, colaboración con organismos profesionales, CAB, investigación y análisis de la ergonomía de consola, considerado durante el operador operación diseño comodidad y el instrumento es razonable.
Pipeloader semiautomática
XZ420E HDD puede opcional configuración con el cargador de tuberías semiautomático, estructura giratoria del motor utilizado para lograr la semiautorentación del taladro de manipulación.
Full-automatic pipeloader
XZ420E HDD puede opcional configuración con el cargador de tuberías totalmente automático, para lograr
manejo de la automatización de taladros. Cuadro de perforación para alojar 36 pieza de tubos de perforación ḥ83×3000, este sistema puede añadir capacidad de tubería para larga distancia, construcción eficiente construcción de automatización, reducir la intensidad de los costos y mano de obra de construcción.
XZ420E HDD con herramientas de perforación y perforación tienen un buen rendimiento y calidad estable para asegurarse de que la construcción con éxito. Otros accesorios de XZ420E HDD se configuran de la siguiente manera:
Control deslizante macho | 83 | |||
Deslizador de la mujer | 83 | |||
Divisor de | 50t | |||
Conectar | 83 | |||
Sistema de lodo | Sistema de mezcla del fango | 2cbm | ||
3cbm | ||||
Instrumento | Instrumento guía | Navegador E | XCMG | |
Detector de | 8000 | Radiodetection |
Artículo | unir | Parámetro | |
Motor | Fabricantes | / | Dongfeng Cummins |
Modelo | / | QSC8.3-C240 | |
Potencia nominal | kW/r/min | 179 /2200 | |
Empuje-tire | Tipo | / | Caja de reducción de Piston Motor+ |
Fuerza máxima | kN | 420/500 | |
Velocidad máxima | m/min | 42 | |
Rotación | Tipo | / | Caja de reducción de Piston Motor+ |
Esfuerzo de torsión máximo | N·m | 18500 | |
Velocidad maxspindle | r/min | 145 | |
Tubería de perforación | D × L | mm×mm | φ83×3000 |
Bomba de lodo | Caudal máximo | L/min | 400/450 |
Presión máxima | MPa | 8 | |
Peso | kg | 11000 |
Nombre | Fábrica de la fabricación |
Motor | Dongfeng Cummins |
Bomba de rotación | Danfoss |
Bomba de empuje-tirón | Danfoss |
Bomba auxiliar | Permco |
Motor rotatorio | Liyuan |
Motor de empuje-tirón | Liyuan |
Caja de reducción | XCMG |
Tubo hidráulico | XCMG |
Cilindro de aceite hidráulico | XCMG |
Caña de la mano | Eaton |
Reductor de velocidad a pie | XCMG |
La dimensión del transporte de la máquina 6500×2250×2450mm
Peso de envío(Simple,Libre de taladro y herramientas de perforación) 11t
Peso de envío(Cabina opcional,Cargador de la pipa,Libre de taladro y herramientas de perforación) 12.5t
La máquina de disco duro XZ420E se inicia cuando se acompaña de la lista de embalaje, los siguientes documentos técnicos:
Certificado de producto
Manual del producto
Especificación del motor
Garantía del motor
Manual de instrucciones de la bomba de lodo
Lista de embalaje (incluyendo el uso de partes e inventario de piezas de repuesto, inventario de herramientas del vehículo, lista de envío de artículos)
Artículos | Opcional | XZ420E |
Motor | Engine China III QSC8.3-C240 | Sí |
Motor China II 6CTAA8.3-C240 | opcional | |
Arranque en frío | Arranque en frío | opcional |
Sistema de lodo | 400Bomba de barro L | opcional |
450Bomba de barro L | Sí | |
Anticongelante de barro | opcional | |
Limpieza del lodo | opcional | |
Cargador de la pipa | Pipeloader semiautomática | opcional |
Full-automatic pipeloader | opcional | |
CAB | Tienda de máquina simple | Sí |
Cabina y aire acondicionado | opcional | |
Caminando | Proporcional controlado por cable caminando, | opcional |
Potencia instantánea | Corto plazo Plus 20% de la fuerza | opcional |
Protección contra descargas eléctricas | Protección contra descargas eléctricas | opcional |
Unto de aceite automático | Unto de aceite automático | opcional |

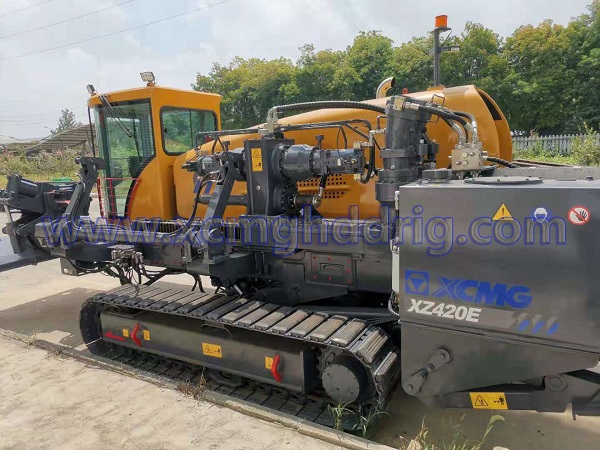

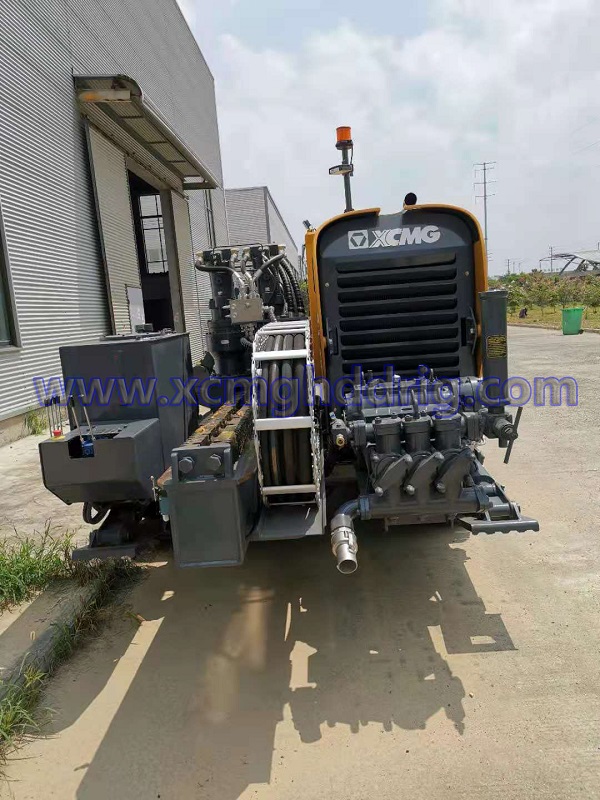

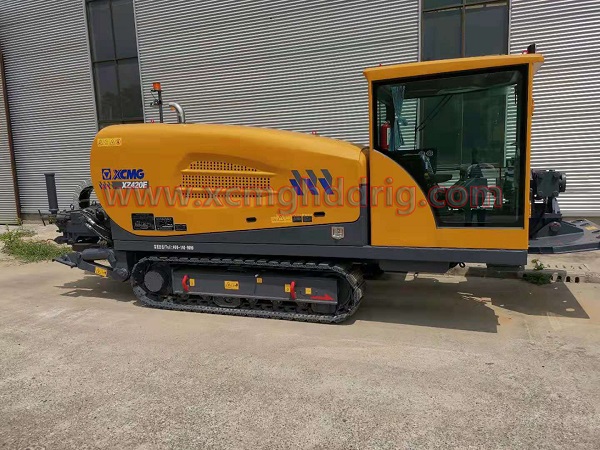

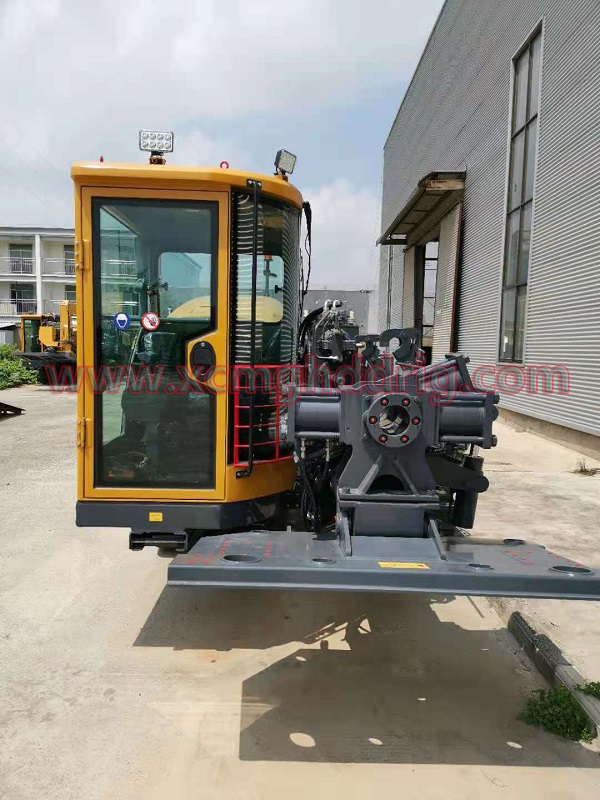

Fotos
