  • XCMG XZ960E HDD-Rig

    • Beschreibung

    XCMG XZ960E HDD-Rig Technische Spezifikation

    XZ960E HDD-Rig Technische Spezifikation

    Modell: XCMG XZ960E Hdd-Rig

    Hersteller:XCMG Stiftung Construction Machinery Group Co.; Ltd.

    XCMG XZ960E HDD-Rig ist integriert selbstbeladen mit geschlossenen Kreisläufen und Hydrauliksystem, Load-Sensing-Steuerungssystem . Die Hauptkomponenten der Hydraulikanlage, elektrisches System und Übertragungssystem sind von erstklassiger nationaler und internationaler Marke, und hohe Zuverlässigkeit.

    Ich. Funktionen-Einführung

    1.Geschlossene Kreisläufe und Hydrauliksystem mit Load-Sensing-Steuerung.

    2.Getriebeträgerschub/Pull-Design versichert Betrieb. Schwimmender Schlitten kann die

    Schraubgewinde der Stangen.

    3.Hochgeschwindigkeits-Schiebesysteme, Kolbenmotor für hohe und niedrige Gleitgeschwindigkeit des Wagens, Verbesserung der Anpassungsfähigkeit der Maschinenarbeitsbedingungen, Aufbau-Leistungsfähigkeit zu fördern.

    4.Schiebe, rotierendes System mehrfacher Ausgang, modulares Common-Rail-Kraftstoffsystem und elektronisches Steuermodul, System-Energiesparen, hohe Effizienz des Bauens.

    5.Umfangreiche Ansichten, Betriebsmodus mit einfachemdoppeltem Griff,Drahtgeführtes Gehsystem,es hat eine komfortable Bedienbarkeit ,hochaktiv und sicher.

    6.Der halbautomatische Bohrrohrlader, kann installiert werden, um die Arbeitsbelastung zu reduzieren

    und die Effizienz verbessern.

    II. Die Technik der Einführung

    1.Fahrgestell

    XZ960E verwendet klassische H-förmige Brückenkonstruktion, Stahlschienen, perfekte Anpassungsfähigkeit des Standorts, und große Stabilität. Die importierte Marke "Eaton" Walking Reducer Leistung gut.

    Spurlänge 3125 mm
    Spuraußenbreite 2250 mm
    Spurbreite 400 mm
    Lauffläche 2545 mm
    Gradierbarkeit 30%
    Gehgeschwindigkeit 4km/h
    Erdungsdruck 63kPa

    2.Motor-system

    SDEC Turboaufladungsmotor ist sehr leistungsstark und erfüllt den China III.

    Motormodell SC9DF300G3

    Nennleistung 221kW

    Max. Drehmoment des Motors 1300 N.m (1300-1600R / min) Nenndrehzahl 2200 u/min

    Abgasnorm China III

    Fuel tank volume 315L

    3.Hydrauliksystem

    Geschlossener Kreislauf für Rotation, offene Schaltung für andere Funktionen. Fortschrittliche Steuerungstechnologie wie Lastempfindlichkeit, EHC (elektrohydraulische Steuerung), importierte Komponenten mit großer Qualität.

    Kraftstofftankvolumen 350L

    4.Elektrische Anlage

    Elektrischer Startknopf, Sicherungskasten, elektrischer Hauptschalter.

    Speziell entwickelter einfacher elektrischer Draht ist für HDD-Bautechnik.

    Optimieren Sie die Position der Instrumente, um leicht beobachtet zu werden. Drive-by-Wire, und kontinuierlich nutzbar machen die Bedienung einfach und bequem. Alarmüberwachung für Motordrehzahl, Wassertemperatur, Maschinenöldruck, Hydraulikölstand und Temperatur, Ölrückführungsfiltration, und Wagenbegrenzung sorgen für einen sicheren Betrieb.

    Electrical system DC24V

    5.Drilling frame

    Sehr starker Bohrrahmen, working well with 6m length Bohrstangen. Schwenkzylinder arbeitet mit Winkelzylinder, um einen genauen Bohrwinkel zu erreichen.

    Drilling frame adjustable angle 12.5~20°

    6.Kutsche

    Die Maschine schubt und zieht durch zahnstange. Der Schwimmdraht des Wagens schützt das Gewinde effektiv. Variabler Hubraummotor beschleunigt Schub und Ziehen. Schub- und Zugverstärkungsgerät kann gewählt werden, um die Zugkraft zu erhöhen und Baurisiken zu vermeiden.

    Max. thrusting /pulling force 970kN

    Max. Thrusting /pulling speed 50m/min

    Max. Drehmoment 33000N·m

    Max. Drehzahl 120R/min

    Max. Walking distance of carriage 7100mm

    7.Klemme

    Ausgestattet mit leistungsstarkem Fessel-Laster

    8.Schlammpumpe

    Hochdurchfluss-Schlammpumpe kann starke Leistung bieten, um eine einfachere Konstruktion zu haben.

    Max. Mud pump flow 600L/min

    Max. Schlammpumpe Druck 10Mpa

    9.Konsole und Kabine

    Verstellbarer Sitz, und Klimaanlage verbessern den Komfort. Inneres Licht, Windschutzscheibe, Scheibenwischer, umdrehendes Fensterglas. Instrumente und Bediengriff an Bord sind sehr gut erreichbar und bequem.

    Fahrerhausbreite 1050mm

    Klimaanlage Kühlung 4600W

    Air conditioner heating 5000W when the engine cooling fluid is more than 85℃

    10.Montierter Kran

    Manuelle Manipulation 2t Kran.

    Max. Lifting weight 2t

    11.Rohr-Loader

    halbautomatischer Rohrlader:

    XZ960E HDD verfügt über den halbautomatischen Rohrlader, verwendete rotierende Struktur zur Handhabung der Bohrer-Halbautomatisierung.

    12.Bohrstangen und Bohrgeräte

    Konfiguration des XZ960E HDD-Zubehörs:

    Name Typ Form Spezifikation Hinweis

    Bohrgestänge

    (S135)geschweißt

    ¢102mm × 6m

    NC38

    Bohrgeräte

    Zurück Reachter

    Extrusion

    ¢450mm

    XCMG

    ¢600mm
    ¢750mm
    ¢900mm
    ¢1050mm
    ¢1200mm

    Tunnel

    ¢450mm
    ¢600mm
    ¢750mm
    ¢900mm
    ¢1050mm
    ¢1200mm
    ¢1300mm

    Zubehör

    Pilot Guide bit

    102

    Führungsplatte 102
    Abzieher 102
    Abzieher 102
    Verteilergetriebe 80T
    Verbinden 102
    Schlammsystem Schlammmischsystem 5m3

    Instrument

    Guide nstrument Navigator E XCMG
    Detektor 8100 Radiodetektion

    Ⅲ.Wichtigste technische Parameter

    Artikel Parameter

    Motor

    Herstellen SDEC
    SC9DF300G3
    221 kW/ 2200 u/min

    Schub/Zug

    Typ Zahnstange
    Max. Schub-Zugkraft 970 kN
    Max Schub-Zug-Geschwindigkeit 50 m/min

    Rotation

    Drehmoment 33000 N·m
    Max. Spindeldrehzahl 120 u/min
    Stäbe Durchmesser - Länge Φ102 mm×6000mm

    Schlammpumpe

    Max. Durchflussrate 600 L/min
    Maximaler Druck 10 MPA
    Gewicht 16200kg

    Konfiguration des V.-Hauptteils

    Name

    Hersteller

    Motor SDEC
    Rotierende Pumpe Linde Hydraulik
    Schub-/Zugpumpe Liyuan
    Hilfspumpe Permco
    Schub-/Zugventil XCMG
    Schlitten Rotationsmotor Liyuan
    Schub-/Zugmotor des Schlittens Liyuan
    Schlitten-Geschwindigkeitsreduzierer XCMG
    Kran XCMG

    VI. Gesamtdimension und Transport

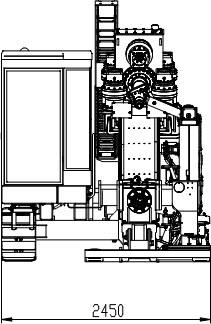

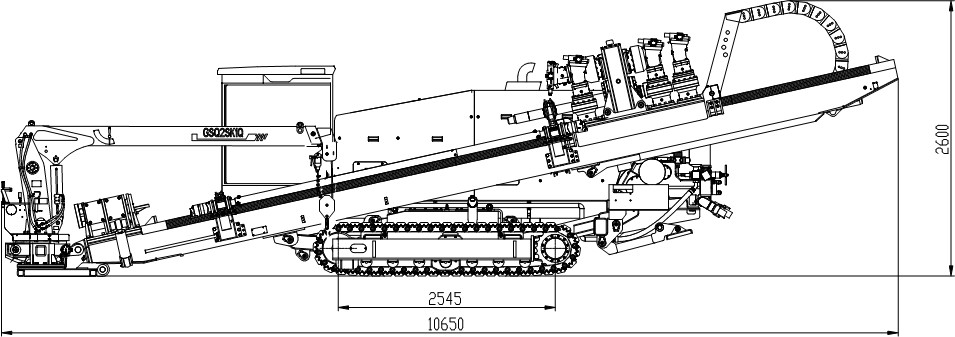

    Gesamtdimension wie folgt:

    VI。Urkunden

    XZ960E HDD enthält folgende Dokumente bei der Lieferung.

    Produktzertifikat

    Bedienungsanleitung

    Betriebs- und Wartungshandbuch des Motors

    Qualitätssicherungshandbuch des Motors

    Bedienungs- und Wartungshandbuch der Lader Kran

    Schlamm-Pumpe-Bedienungsanleitung

    Verpackung-Liste (einschließlich der Verschleiß- und Ersatzteillager, Fahrzeugbestand Werkzeuge, Versand-Liste mit Gegenständen)
